詳情描述

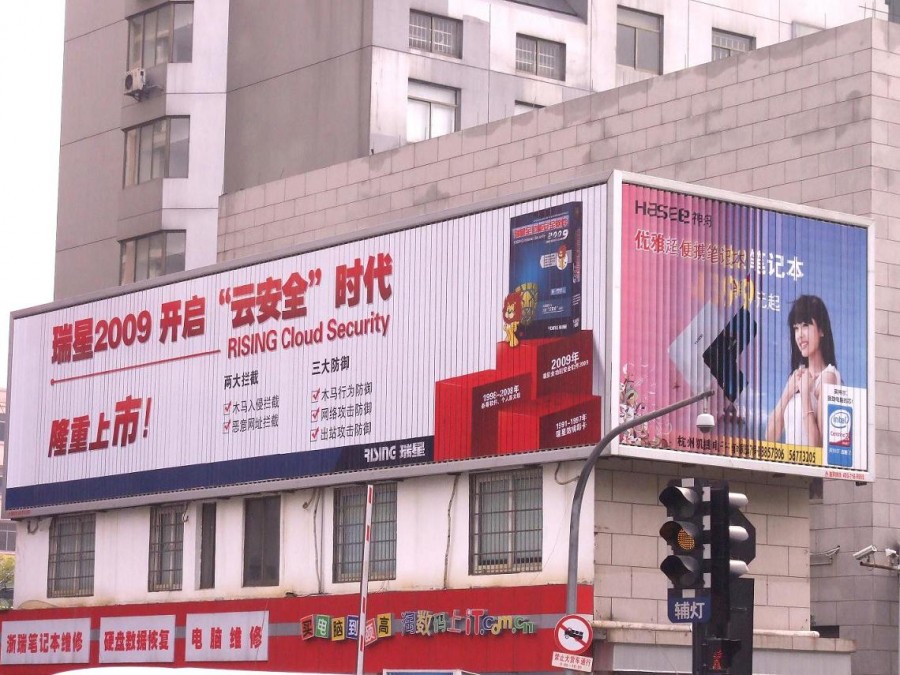

棗莊市結構廣告牌位于商場頂樓，主體結構為鋼結構，廣告牌安為單面廣告牌。為了解該廣告牌目前的使用狀況及是否滿足安全性要求，依據《戶外廣告設施鋼結構技術規程》CECS等現行相關標準進行檢測，現根據現場檢測和分析計算結果提出該廣告牌的結構安全性鑒定報告。
1 檢測鑒定的內容、儀器及依據。
1.1根據委托方提供的資料，結合本工程的具體情況，檢測鑒定的主要內容如下：
（1） 對鋼結構主要構件尺寸核查；
（2） 鋼結構外觀變形、銹蝕情況檢查；
（3） 檢查鋼結構使用過程中的損傷情況；
（4） 檢測鋼結構焊縫的外觀質量；
（5） 柱腳錨栓檢查；
（6） 根據實際檢測結果以及相關資料對結構進行整體驗算，給出安全鑒定結論和使用建議。
1.2 檢測鑒定儀器
（1）焊縫檢驗尺（I型）
（2）涂層測厚儀（MINIEST2100）
(3) 磁粉探傷儀 (Y1-AC Y0KE)
（4）超聲測厚儀MVX
（5）手持式激光測距儀(PD30型)
（6）游標卡尺(0.02mm)
（7）鋼卷尺（5m）
（8）電子經緯儀（ET-02型）
1.3 檢測鑒定依據
對該項目的檢測主要依據以下標準進行：
（1）《鋼結構設計規范》（GB
（2）《鋼結構工程施工質量驗收規范》（GB
（3）《工程測量規范》（GB
（4）《建筑結構荷載規范》（GB
（5）《戶外廣告設施鋼結構技術規程》（CECS
（6）《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》（GB/T
（7）《建筑鋼結構焊接技術規程》（JGJ
（8）委托方提供的相關資料；
（9）檢測鑒定合同。
2 鋼柱腳預埋板、地腳螺栓檢測
柱腳預埋板與鋼柱角焊縫焊接,肋板與鋼管柱及底板均采用焊縫焊接, 肋板厚20.0mm的共計25塊,底板為厚20mm鋼板。
地腳螺栓采用25根M30的地腳螺栓，均勻分布,鋼板四角各附加1根M30的地腳螺栓。
3 鋼柱檢測
鋼柱采用φ1240mm，t16mm鋼管，鋼柱表面粉刷涂層輕微剝落，柱身表面輕微銹蝕。
對柱身環向?qū)Y(jié)焊縫進行了檢測，檢測結果表明，通過外觀檢查，柱腳焊縫已銹蝕剝落至母材，其不符合GB鋼結構工程施工質量驗收規范》之要求。
