戶外鋼結構廣告牌檢測的內容：

　　1、首先確定核實廣告設施類型：屋頂桁架，鋼結構墻面式廣告牌，立柱網架。

　　2、現場工作存在以下兩種情況：

　　a.無圖紙時現場測繪：

　　面板框架的尺寸、構件型號、鉚釘(螺栓)間距；面板后結構框架的尺寸、構件型號、連接方式；面板框架與結構體系、結構與地面屋頂墻體的連接方式；繪制成框架草圖具體尺寸、型號標識清楚。

　　b.有圖紙時現場核對：

　　區分主要受力構件和次要構件，對所有主要構件的型號、連接方式實際結構與圖紙進行核對，對次要構件進行抽查?，并記錄與圖紙不符的結構、桿件。

　　3、承載力校核：

　　施加在戶外廣告牌上的作用可分為永久作用和可變作用兩類。永久作用有結構自重，廣告牌或固定設備(燈光照明設施)自重，操作平臺自重?，落地廣告牌的土重?、土壓力和地基變形等?？勺兒奢d有風荷載、覆冰荷載、雪荷載、安裝和檢修荷載、常遇地震作用、溫度變化等。在廣告牌的檢測中主要考慮風荷載及結構自重。根據現場檢測數據利用SAP2000對結構進行模型分析，考慮結構構件重要性系數、基本風壓、地震烈度、考慮的荷載組合。根據分析結果，得出整改措施。

　　4、通過檢測分析廣告牌主要存在的問題：a.結構體系；b.連接；c.防銹；d.防雷；e.電路。

　　5、整改建議

　　事故原因有多種，主要原因?yàn)榫哂性O(shè)計資質的單位提供的圖紙很少，大部分由廣告公司自己進行設計，交給有資質或無資質的的施工單位，由于廣告牌的沒有正規的設計、合理的施工方案及嚴格的監督措施，存在較嚴重的安全隱患。部分廣告牌即使有施工圖紙，也是非法圖紙。雖然廣告牌的結構簡單，許多廣告公司認為戶外廣告牌檢測不重要，事故危害還是很大，所以相關單位應對廣告牌進行規范設計與施工，消除安全隱患，保障人民生命財產安全。

一、戶外廣告牌設立找什么單位辦理安全檢測鑒定呢

開啟門窗安全質量狀況檢查、結構膠和密封膠安全質量狀況檢查、玻璃安全質量狀況檢查、受力構件安全質量狀況檢查、雨水滲漏質量狀況檢查等。2.2軸網尺寸及構件幾何尺寸復核現場采用鋼卷尺和游標卡尺對廣告牌的軸網尺寸及構件的幾何尺寸進行抽樣復核，檢測結果表明該廣告牌軸網尺寸偏差在規范允許范圍內，滿足設計要求。構件的幾何尺寸檢測結果如下表1 構件幾何尺寸抽樣復核表注：表中實際尺寸為同類構件抽樣檢測平均值。 由表中可以看出廣告牌構件幾何尺寸除鋼柱壁厚偏差超出規范要求外，其余構件幾何尺寸基本滿足設計要求。2.3廣告牌傾斜檢測使用全站儀按照變形測量中投點法的有關規定，測量廣告牌鋼柱頂部相對于底部的偏移值。檢測結果表明廣告牌鋼柱向北偏移6㎜，傾斜率為0.27‰，向東偏移9㎜，傾斜率為0.41‰，廣告牌鋼柱雖有一定傾斜但未超出規范允許值1‰范圍，滿足使用要求。

二、廣告牌安全檢測戶外廣告設施作為廣告載體的一種：

以其獨特的設置位置，對企業的產品質量、社會形象、文化內涵宣傳等方面起到了積極作用，日益受到廣告商的青睞，因此戶外廣告設施得到了迅速發展、數量逐年增加，結構形式也日趨多樣化，暴露的安全問題也日益增多。由于戶外廣告設施結構和位置的特殊性，對其本身的質量提出了較高的要求，但由于歷史原因及戶外廣告設施業主對廣告設施的安全未給予足夠的重視，因此導致多數戶外廣告設施結構存在諸多安全隱患，廣告牌檢測是我國戶外廣告牌安全檢測的主要形式之一，隨著我國廣告牌檢測的經濟發展，城市建設與規劃的不斷完善，戶外廣告牌檢測作為城市里的一道風景線也得到越來越多人的關注。戶外廣告設施作為廣告載體的一種，以其獨特的設置位置，對企業的產品質量、社會形象、文化內涵宣傳等方面起到了積極作用。由于戶外廣告設施結構和位置的特殊性，對其本身的質量提出了較高的要求，也存在著由于戶外廣告設施在惡劣環境下?lián)p壞、倒塌，造成周邊人員的傷害與財產損失的事件時有發生。

三 、建筑工程戶外廣告牌檢測的內容：

1、廣告牌檢測底座的水平、強度等指標。

2、廣告牌檢測整體結構裝配和焊接質量。

3、廣告牌檢測的避雷、絕緣、防腐性能指標。

4、廣告牌檢測的設計、審批、安裝、原材料等文件性資料的審核。

5、廣告牌檢測裝備完畢后對周圍環境的影響。

四、現場檢測的主要內容

鋼結構廣告牌現場檢測主要內容包括材料檢測、連接情況檢測、尺寸與偏差檢測、缺陷、損傷與變 形檢測、構造情況檢測及涂層厚度檢測等項目。 對于鋼材的力學性能檢測，一般現場取樣加工 成試件進行，對于已有鋼結構鋼材的抗拉強度，也可 采用表面硬度的非破損方法檢測。 對于連接情況檢測，包括焊接連接、焊釘（栓釘） 連接、螺栓連接、高強螺栓連接檢測等項目。 采用超 聲波探傷的方法或磁粉法檢測焊縫的質量；采用觀察或錘擊方法檢測普通螺栓、錨栓、鉚釘?shù)倪B接情況； 采用觀察法及普通扳手檢測高強度螺栓連接情況。 對于缺陷、損傷與變形檢測，采用觀察方法或滲 透法檢測鋼材外觀質量。采用經緯儀、水準儀測量法 檢測構件位移與變形； 構件的銹蝕外觀檢測可采用 觀察和尺量的方法。 對于構造情況檢測，應以實際尺寸核算桿件的長 細比、寬厚比，同時與設計圖紙或相應設計規范進行 核實或評定結構的支撐體系，支撐體系的連接情況。 對于涂層厚度檢測，采用尺量、放大鏡進行觀察 涂層的外觀質量； 采用涂層測厚儀測定防腐涂料涂 層厚度、薄型防火涂料涂層厚度；采用測針和鋼尺測 定厚型防火涂料的涂層厚度。

鋼結構廣告牌現場檢測主要內容包括材料檢測、連接情況檢測、尺寸與偏差檢測、缺陷、損傷與變 形檢測、構造情況檢測及涂層厚度檢測等項目。 對于鋼材的力學性能檢測，一般現場取樣加工 成試件進行，對于已有鋼結構鋼材的抗拉強度，也可 采用表面硬度的非破損方法檢測。 對于連接情況檢測，包括焊接連接、焊釘（栓釘） 連接、螺栓連接、高強螺栓連接檢測等項目。 采用超 聲波探傷的方法或磁粉法檢測焊縫的質量；采用觀察或錘擊方法檢測普通螺栓、錨栓、鉚釘?shù)倪B接情況； 采用觀察法及普通扳手檢測高強度螺栓連接情況。 對于缺陷、損傷與變形檢測，采用觀察方法或滲 透法檢測鋼材外觀質量。采用經緯儀、水準儀測量法 檢測構件位移與變形； 構件的銹蝕外觀檢測可采用 觀察和尺量的方法。 對于構造情況檢測，應以實際尺寸核算桿件的長 細比、寬厚比，同時與設計圖紙或相應設計規范進行 核實或評定結構的支撐體系，支撐體系的連接情況。 對于涂層厚度檢測，采用尺量、放大鏡進行觀察 涂層的外觀質量； 采用涂層測厚儀測定防腐涂料涂 層厚度、薄型防火涂料涂層厚度；采用測針和鋼尺測 定厚型防火涂料的涂層厚度。

一、廣告牌常規檢測流程及方法：

廣告牌的外觀檢測

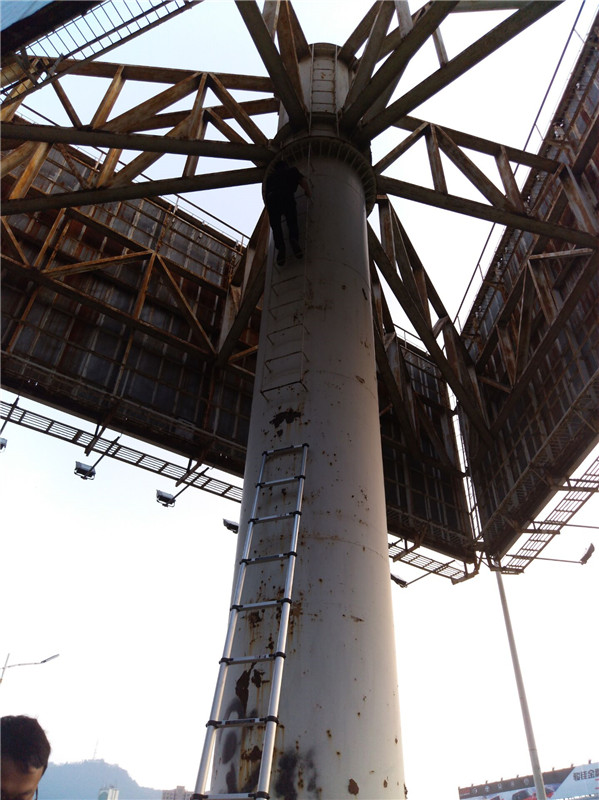

現場檢測發現廣告牌鋼柱表面油漆剝落并銹蝕，柱腳錨栓個別部位缺少螺母、螺母與錨桿未擰緊等現象，廣告牌桁架桿件油漆剝落嚴重并銹蝕，其余構件保存完好，未發現明顯破損狀況。

2.2軸網尺寸及構件幾何尺寸復核

現場采用鋼卷尺和游標卡尺對廣告牌的軸網尺寸及構件的幾何尺寸進行抽樣復核，檢測結果表明該廣告牌軸網尺寸偏差在規范允許范圍內，滿足設計要求。

由表中可以看出廣告牌構件幾何尺寸除鋼柱壁厚偏差超出規范要求外，其余構件幾何尺寸基本滿足設計要求。

2.3廣告牌傾斜檢測

使用全站儀按照變形測量中投點法的有關規定，測量廣告牌鋼柱頂部相對于底部的偏移值。檢測結果表明廣告牌鋼柱向北偏移18㎜，傾斜率為0.86‰，向東偏移26㎜，傾斜率為1.24‰，廣告牌鋼柱雖有一定傾斜但未超出規范允許值4‰范圍，滿足使用要求。

二、廣告牌的基礎構造有兩種：

一、平衡重力式：即頂部荷載主要由大體積基礎重力來平衡，混凝土用量也較多，但施工容易，節流鋼材，適合在松軟土質且有開闊的施工廠地時施工。二、樁基式：以擴孔樁為主，基礎可在施工場地受限的情況下采用，其優點是基礎施工現場很小，混凝土用量僅為平衡重力式基礎的三分之一左右，但施工難度略有增大。要有效的控制鋼結構廣告牌的穩定性，必須采取合理優質的鋼結構廣告牌設計工程方案，從廣告牌的強度、剛度和穩定性這三方面加以控制和改進，從而保證廣告牌的安全，減少廣告牌對生命造成的潛在威脅.

三、廣告牌檢測標準：　

CECS148-2003《戶外廣告設施鋼結構技術規程》

GB50205-2001《鋼結構工程施工質量驗收規范》

GB50018-2002《冷彎薄壁型鋼結構技術規程》

GB50661-2011《鋼結構焊接規范》

DB37/T487-2004《戶外廣告設施檢驗規范》

JGJ81-2002《建筑鋼結構焊接技術規程》

JGJ82-91《鋼結構高強度螺栓連接的設計、施工及驗收規范》

DG/T J08-804-2005《既有建筑物結構檢測與評定標準》

四、廣告牌無損檢測

廣告牌無損檢測是我國戶外廣告的主要形式之一，隨著我國廣告牌無損檢測的經濟發展，城市建設與規劃的不斷完善，戶外廣告牌無損檢測作為城市里的一道風景線也得到越來越多人的關注。戶外廣告設施作為廣告載體的一種，以其獨特的設置位置，對企業的產品質量、社會形象、文化內涵宣傳等方面起到了積極作用。由于戶外廣告設施結構和位置的特殊性，對其本身的質量提出了較高的要求，也存在著由于戶外廣告設施在惡劣環境下?lián)p壞、倒塌，造成周邊人員的傷害與財產損失的事件時有發生。
