外粘型鋼要如何控制灌注粘鋼膠的用量呢？
瀏覽量：1471 發(fā)布時(shí)間：2018.12.06結(jié)構(gòu)加固中，不同受力構(gòu)件有不同的加固方法。外包型鋼憑借受力可靠，能顯著改善結(jié)構(gòu)性能的優(yōu)點(diǎn)，在柱體加固中得到了廣泛的應(yīng)用。外包型鋼加固法分為有粘接與無(wú)粘接兩種形式，之前的文章中我們?cè)M(jìn)行過(guò)相關(guān)探討（干濕外包鋼，差別不止一個(gè)字）。其中利用灌鋼膠施工的外粘型鋼，即濕式外包鋼，因其受力更合理，已逐漸成為外包型鋼加固法中的主流形式。

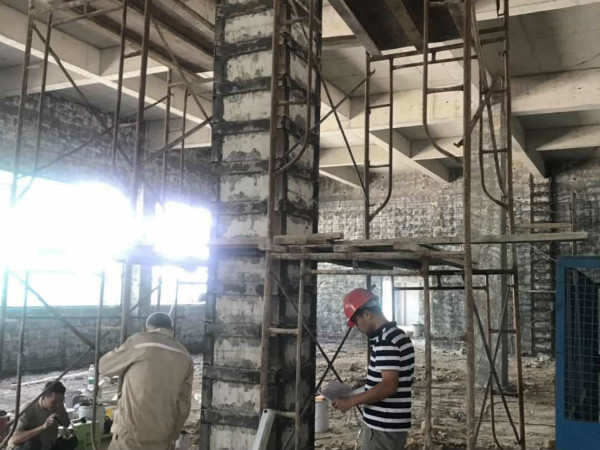

外包型鋼是利用角鋼與綴板形成型鋼骨架并灌注灌鋼膠，以達(dá)到型鋼骨架與混凝土柱共同受力的加固方法。外粘型鋼加固效果優(yōu)異，然而在施工中，灌鋼膠的用量一直都是令人頭痛的問(wèn)題，部分工程中灌鋼膠用量甚至超出預(yù)期一半之多，如何控制外粘型鋼加固中灌鋼膠的用量，已經(jīng)是我們不得不思考的問(wèn)題。
膠體用量影響因素
在外粘型鋼加固法中，型鋼骨架與混凝土基材間縫隙的寬度決定了膠縫的厚度，對(duì)灌鋼膠的用量起到了直接的影響。在GB 50367-2013中，要求外粘型鋼的膠縫厚度宜控制在3mm-5mm，局部允許有長(zhǎng)度不大于300mm、厚度不大于8mm的膠縫，但不得出現(xiàn)在角鋼端部600mm范圍內(nèi)。也就是說(shuō)正常情況下，可以通過(guò)控制膠縫厚度最低，來(lái)減少灌鋼膠的用量。
需要注意的是，規(guī)范中的膠縫寬度僅是針對(duì)用在柱體四個(gè)角的角鋼作出的，而對(duì)于綴板的膠縫厚度，沒(méi)有進(jìn)行相關(guān)說(shuō)明。而實(shí)際的工程中，由于綴板是焊接在型鋼上的，因此綴板部位的膠縫厚度，還需要在角鋼的膠縫厚度基礎(chǔ)上，額外附加角鋼的厚度，另外當(dāng)綴板焊接過(guò)于粗糙時(shí)，焊接厚度也將增加綴板的膠層厚度。
另一方面，灌鋼膠屬液體膠，在正常施工過(guò)程中，混凝土對(duì)灌鋼膠會(huì)有“吸收”作用，當(dāng)然這種損耗屬正常范圍內(nèi)，并不屬于主要影響因素。
如何減少膠體用量
關(guān)于這個(gè)問(wèn)題，我們可以從兩方面入手。首先，嚴(yán)格控制膠縫厚度是減少用膠量的主要方法。型鋼骨架與混凝土基材之間的縫隙寬度，往往是通過(guò)鋼楔、墊片等卡具進(jìn)行控制，因此，嚴(yán)格控制卡具的厚度與卡具的合理布置，保證角鋼與混凝土基材的縫隙寬度符合要求，將是減少角鋼部位用膠量的主要方式。
而綴板部位的用膠量，首先受角鋼與混凝土基材間縫隙寬度的影響。另外，焊接則是影響綴板部位灌鋼膠用量的另一重要因素。若焊接較粗糙，綴板與角鋼焊接部位厚度會(huì)增加，導(dǎo)致綴板與混凝土基材間縫隙增大，注膠時(shí)用膠量也將上升。
另外，灌鋼膠自身的性質(zhì)也會(huì)影響到膠體的用量。由于密度不相同，不同灌鋼膠在相同體積下質(zhì)量也存在差異。單位立方米灌鋼膠，密度每下降0.01g/ml，質(zhì)量將下降10公斤，也就是說(shuō)，同樣質(zhì)量的灌鋼膠，低密度型體積更大、更有優(yōu)勢(shì)，對(duì)造價(jià)能夠起到節(jié)約的作用。
然而，評(píng)價(jià)膠體的好壞，不能僅憑借其在造價(jià)方面的影響來(lái)判斷。若只顧膠體密度而忽略膠體力學(xué)性能與長(zhǎng)期耐久性能，對(duì)于結(jié)構(gòu)安全來(lái)講，未免有些因小失大。
固特嘉建筑工程有限公司不僅是經(jīng)銷(xiāo)灌縫膠、粘鋼結(jié)構(gòu)膠、植筋膠、注射式植筋膠、碳纖維膠、灌注粘鋼膠，還是專(zhuān)業(yè)的危房加固單位，承接基礎(chǔ)加固處理與糾偏、裂縫處理、構(gòu)件粘貼碳纖維加固、灌注鋼板加固、粘貼鋼板加固、植筋與構(gòu)件加大截面等等房建加固;
歡迎來(lái)電免費(fèi)咨詢(xún):
聯(lián)系人：劉小姐
客服咨詢(xún)：400-616-5928
技術(shù)指導(dǎo)：18988995651
